Dossier : Cablages & Transfert d'adf vers amiga

Ô Joie ! Vous venez enfin de (re)mettre la main sur un Amiga 500 !

Il va maintenant falloir le nourrir en adf, mais avant cela, assurez vous d'avoir le nécessaire :

  • 1 Amiga 500
  • 1 Workbench (Si vous n'en avez pas, débrouillez-vous pour quelqu'un vous en fasse une copie : sans Workbench, point de salut pour le transfert des images adf !)
  • 1 câble vidéo Amiga / Péritel
  • 1 câble Null Modem
  • Accessoirement, une souris, sachant que l'on peut s'en passer ou adapter une souris Atari ST (c'est mal, je sais)

S'il ne vous manque rien, vous pouvez directement sauter à la section Préparation, sinon, au boulot !


A) Câble Vidéo

Ce câble n'est pas bien compliqué à réaliser, le plus difficile étant de trouver la db23 femelle
Faites chauffer le fer !

Shopping :

  • 1 db23 femelle
  • 1 péritel mâle
  • 1 résistance 150 Ohms
  • 1 résistance 1 kOhms
  • 2 RCA + câble audio (ou alors prenez un câble RCA/RCA de Hifi sur lequel vous coupez les RCA d'un coté)
  • 1.5 mètres de câble réseau (8 conducteurs)

Ne reste plus qu'à suivre le câblage suivant :

db23 Péritel
3 15
4 11
5 7
10 20
17 17
19 18
23 16 via la résistance de 150 Ohms
22 8 via la résistance d'1 kOhms


C'est terminé pour la partie vidéo, maintenant l'audio :

RCA Right   Péritel
Signal   2
Masse   4



RCA Left   Péritel
Signal   6
Masse   4


ô Joie ! ô Bonheur !
Votre Amiga boot et vous affiche le très joli :

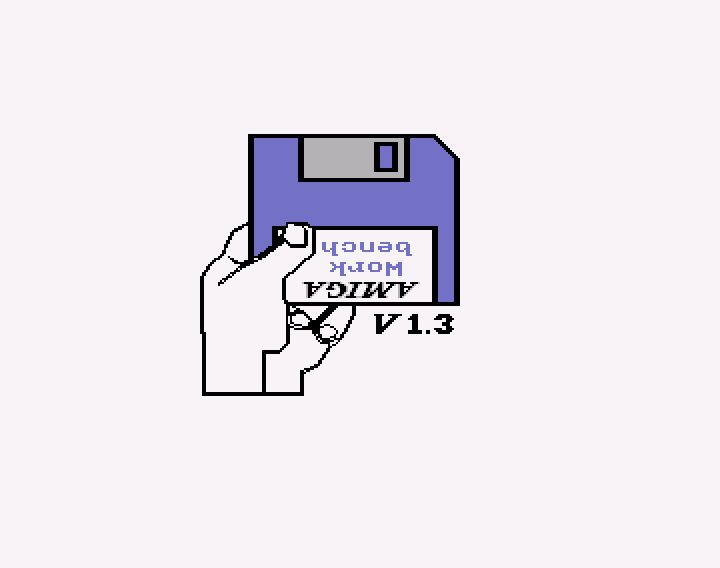

Kickstart 1.3


B) Câble Null Modem:

Ça va aller vite, il est plus simple que le câble vidéo...

Shopping :

  • 1 db9 femelle
  • 1 db25 femelle
  • 1 mètre de câble réseau

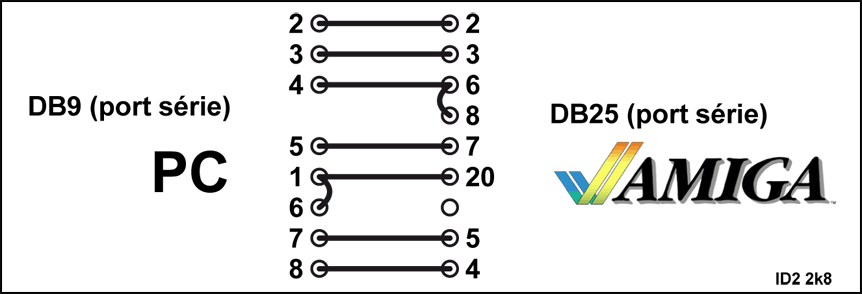

db9 db25
2 2
3 3
4 6+8
5 7
6+1 20
7 5
8 4




Ne reste plus qu'à relier PC et Amiga avec le câble.

Vous pouvez éteindre le fer, la partie brûlage de doigts est terminée.

C) Souris:

Pas de souris ? Il est possible de s'en sortir SANS : en utilisant les flèches de direction tout en appuyant sur une des touches Amiga.
Le clic se fait en appuyant sur et Amiga et Alt droit pour le clic droit et Amiga et Alt gauche pour le clic gauche. L'accès au menu se fait d'ailleurs en faisant un clic droit, ce qui peut être perturbant au début.
C'est coton, mais d'autres l'ont fait avant vous, c'est possible.
La souris est en revanche régulièrement nécessaire pour passer les intros des crackers.
Ou pour jouer à la souris.

Il est aussi possible de se faire un petit adaptateur pour utiliser les souris Atari ST : seuls 2 fils sont croisés.

Shopping :

  • 1 db9 femelle
  • 1 db9 mâle
  • 20 cm de câble réseau
db9 M db9 F
1 4
2 2
3 3
4 1
6 6
7 7
8 8
9 9


1°) Préparation :

Il vous faut des disquettes 720Ko pour les formater en 880Ko sur l'Amiga.
Vous n'avez que les 1.44Mo ?
Un bout de scotch pour boucher le trou opposé au verrouillage de disquette et ça roule.
En cas de problème avec la disquette, formatez là en 720Ko sur votre PC avant toute autre chose.

NOVICES ONLY ! ! !
##################

Vous allumez donc votre Amiga et lui donnez le Workbench à manger

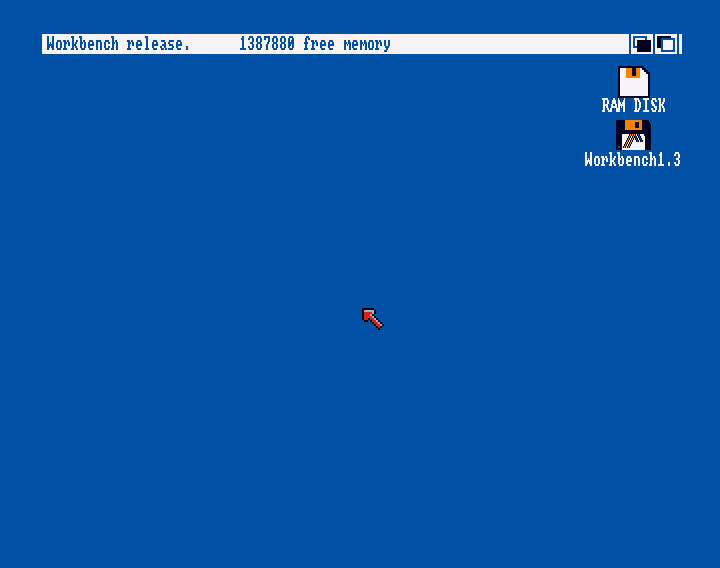

Worckbench 1.3


Insérez la disquette à formater, sélectionnez son icône puis faites un clic droit (le menu apparaît), et cliquez sur Initialize du menu Disk.
Vous allez commencer à apprécier les joies du lecteur de disquettes....
##################

N'oubliez pas de configurer le port série de l'Amiga (Novices : disquette Workbench / Prefs / Serial) : 19200, 8 bits, pas de parité, 1 bit de stop,RTS/CTS) avant de faire une ou 2 copies de sauvegarde de votre WorkBench.

2°) Transfert du 1er fichier:

Il faut maintenant récupérer sur votre PC :

ADF15ful.zip
Fileprep.zip
trans.zip

ou sur ce site!
Je remercie d'ailleurs l'auteur de cette page sans qui je n'aurais jamais transféré le moindre ko.

Vous installez Adf Sender Terminal sur votre PC, et vous dézipez fileprep.exe de filprep.zip ainsi que transdisk de trans.zip.
Lancez Fileprep et sélectionnez le fichier transdisk comme source. Go !

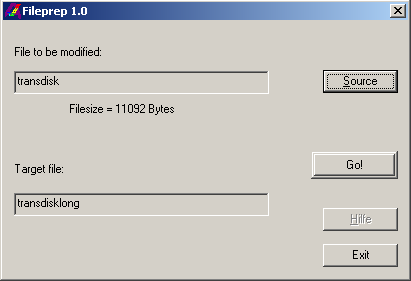

Fileprep


Un nouveau fichier transdisklong est généré.
Ce fichier va être le 1er fichier transféré et permettra ensuite d'envoyer les ADF.

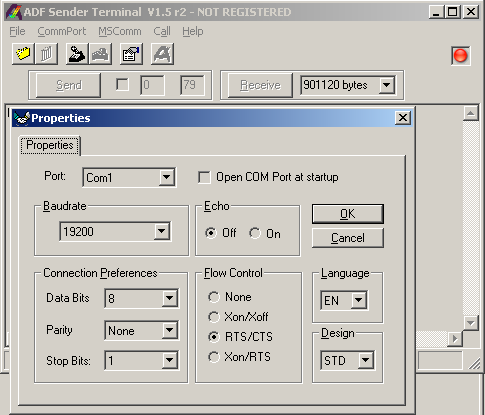

Lancez AdfSenderTerminal et vérifiez le paramétrage de votre port COM dans le menu CommPort / Properties : 19200, 8 bits, pas de parité, 1 bit de stop,RTS/CTS




Sur l'Amiga, ouvrez la disquette Workbench, lancez le Shell

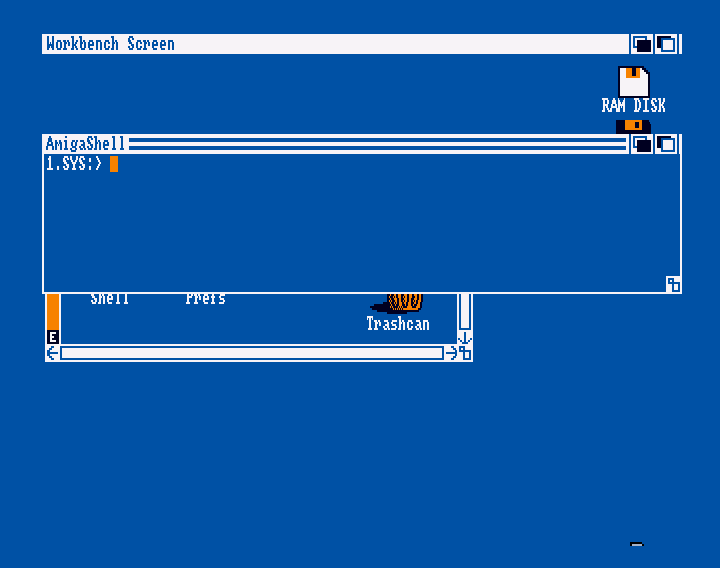

Shell


et tapez :

Type ser: to ram:transdisk

Ceci va rediriger les données arrivant sur le port série vers le disque virtuel.

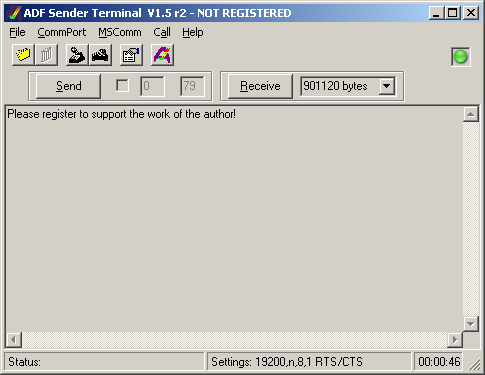

Retournez sur le PC, dans ADFSender, cliquez sur Port Open du menu CommPort : la lumière devient verte.




Cliquez sur SEND, sélectionnez le fichier transdisklong et attendez...
Une fois que le PC a terminé le transfert, breakez (joli, non?) l'Amiga par un CTRL-C bien placé.
Relancez le transfert d'un fichier (n'importe lequel) pour terminer et que l'Amiga rende la main.

Déprotégez votre disquette du Workbench (conservez bien une ou deux copie de sauvegarde du workbench, sait-on jamais...) ré insérez la, et dans un shell, tapez :

copy ram:transdisk to df0:c

ce qui aura pour effet de copier votre fichier dans le répertoire system de la disquette.
Pensez bien à re protéger la disquette une fois ceci terminé, ça évitera de se planter plus tard... (c'est du vécu là)

3°) Transfert d'un ADF:

Enlevez la disquette du Workbench, rebootez votre Amiga (pour les novices : coupure de l'alimentation ou CTRL - Amiga gauche - Amiga droit).
Ré insérez le Workbench et appuyez sur CTRL et D (et gardez appuyé!) pour interrompre le boot.
Vous voici sur un shell des plus classique. Tapez :

Cd system

Puis
transdisk -w ser:

transdisk attend les données.
Attendez que le lecteur ne travaille plus, retirez la disquette du Workbench (si vous oubliez et qu'en plus elle est déprotégée, plus de Workbench...) et insérez une disquette vierge.

Retournez sur votre PC et envoyez votre .adf (au hasard, Toki ou Speedball II) via ADFSendTerminal.

Il ne reste plus qu'à patienter de longues minutes avant d'accéder au bonheur...

Une fois le transfert terminé, vous pouvez ré insérer la disquette du Workbench pour relancer un transfert sur une autre disquette via transdisk -w ser:


ANNEXE :

Pour toute question, remarque ou suggestion, n'hésitez pas à venir sur le forum, et précisemment sur ce topic.


Article rédigé par Sebkos
